Первая тату машинка

Составные части и комплект тату оборудования:

Индукционные катушки и подвижная часть

Туба (трубка)

Насадки на тубу

Наконечники для игл

Иглы

Блоки питания

Педали

Краски

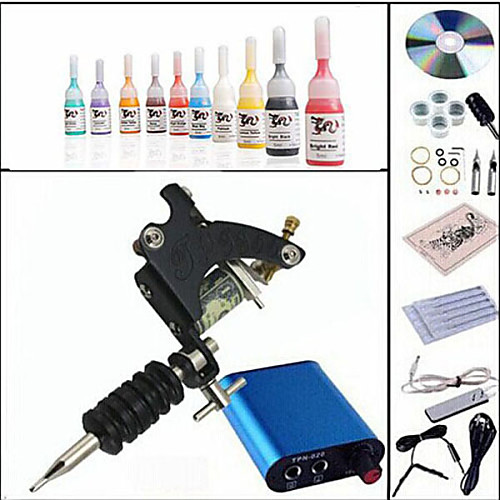

Наборы



Как Вы уже наверное знаете, что первый патент на настоящую татуировальную машинку был выдан в США в 1891 году, американец О’Рейли изобрел электрическую татуировочную машинку, сделав тем самым революционный переворот в искусстве тату. С её помощью стало возможным наносить татуировки на любые части тела практически безболезненно и с просто фантастической (по сравнению с древними временами) скоростью.


Так выглядела самая первая тату машинка


В настоящее время существуют различные варианты изготовления таких тату машинок. Человеческая фантазия не ограничена, поэтому подобные инструменты могут быть изготовлены и из подручных средств, таких как электробритва, механическая бритва или же просто обычная ручка с прикрепленным к ней мотором.


Но все-таки более интересны по своему дизайну, удобству и надежности современные фирменные тату машинки.

Они бывают роторные и индукционные

Далее вы можете ознакомиться с составными частями и комплектом тату оборудования.

Для начала ознакомимся с составом самой тату машинки. (Из чего же она состоит?)

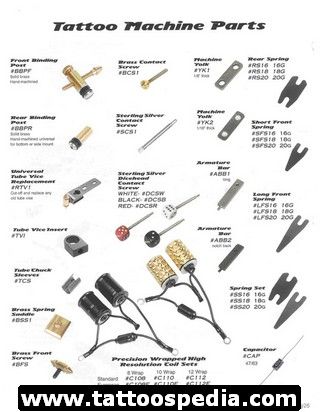

Тату машинка состоит из:

1. Индукционные катушки (2)
2. Подвижная часть
3. Штанга
4. Туба (трубка)
5. Держатель для тубы (трубки)
6. Наконечник для иглы
7. Питание

Индукционные катушки и подвижная часть



В начало

Туба (Трубка)



В начало

Насадки на тубу



В начало

Наконечники для игл



В начало

Иглы



В начало

Блоки питания



В начало

Педали



В начало

Краски



В начало

Наборы



Закрыть

В начало

Сайт управляется системой uCoz

С какой тату-машинки начать — KAMENIS

Чтобы сделать татуировку, вам обязательно понадобится тату-машинка. Если вы новичок и это первое, о чем вам нужно подумать. Если вы здесь, это, безусловно, потому, что вы думали об этом и ищете информацию, которая поможет вам в ваших поисках. Есть несколько параметров, которые следует учитывать, когда вы хотите купить тату-машинку. Машина должна подходить для вашего уровня и быть хорошего качества. В этой статье у вас будет все, что вам нужно, чтобы сделать лучший выбор. Купить запчасти для тату-машинок можно на https://www.tattoomarket.ru/catalog/zapchasti-dlya-tatu-mashinok.

Содержание

1. Виды тату-машинок
2. Роторная тату машинка
3. Роторная машина предназначена для начинающих

Виды тату-машинок

Тату-машинки также называют дермографами . Но некоторые любят называть его пистолетом, это дословный перевод с английского. Машинка или dermograph состоят из игл, прикрепленных к панели с электрической пушкой. Когда машина включена , кончики игл быстро двигаются вверх и вниз, позволяя ввести чернила под самый верхний слой эпидермиса . Большинство машин производятся малыми и средними предприятиями по всему миру. Есть два типа тату-машинок, которые работают более или менее по-разному.

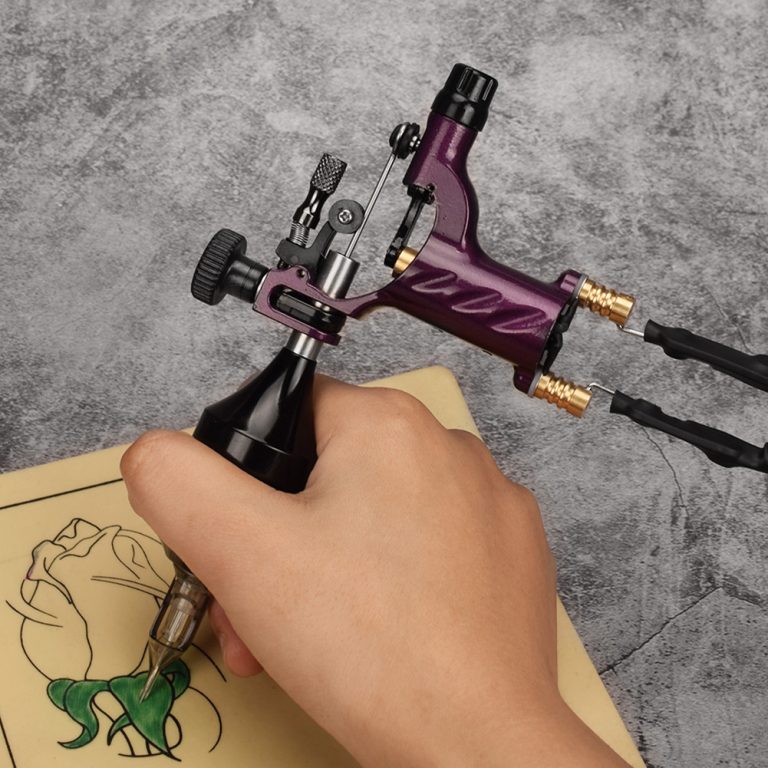

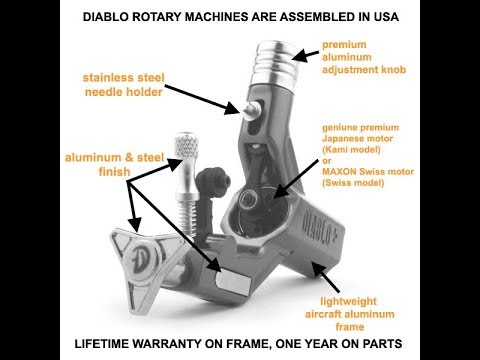

Роторная тату машинка

Они работают с электродвигателем. Это машина, разработанная с полувертикальной системой, и ее иглы работают в заданном направлении. Это идеальная машина для начинающих и профессионалов.

Роторная машина татуировки очень тихий и легкий машин , которая требует точности , чтобы использовать хорошо. Но в целом, он прост в использовании , проще, чем тату-машинка с катушкой, в основном потому, что не требует настройки.

В отличие от барабанной машины, роторная машина постоянно развивается. На рынке представлено множество моделей различной формы, обеспечивающих исключительную эргономику. Его самым большим преимуществом является легкий вес, который редко превышает 150 граммов . Они эргономичны и удобны, с ними действительно приятно работать. Кроме того, он не требует специального ухода.

В прессах очень мало деталей и часто повторяющиеся поломки связаны с двигателем, именно для замены детали придется платить за новую.

Роторная машина предназначена для начинающих

Роторная машина — очень хороший выбор для начала работы в тату-индустрии по нескольким причинам. Настройки практически отсутствуют, и их легко настроить при запуске. Вес делится в 3 раза по сравнению с катушечными машинками, что делает практику татуировки более приятной . Опора очень эргономична, рукава подходят для любого типа хвата. Есть комплекты роторных станков для начинающих по доступной цене. Это правда, что комплекты для катушек дешевле, но вы увидите, что они быстро останутся в шкафу, когда вы переключитесь на роторную машинку.

Тату-машинки

щелкните, чтобы увидеть больше изображений

Чтобы проследить историю татуировки, мы должны вернуться в начало 1800-х годов. Вернёмся во времена, когда Сэмюэл О’Рейли не запатентовал тату-машинку. Вернемся к тому времени, когда итальянский изобретатель Вольта изобрел электрическую батарею.

Все ранние тату-машинки и их прототипы работали от батареек. Основной электрический принцип электромагнетизма, открытый в 1819 году датским изобретателем Эрстедом, использовался во всех патентах на машины для татуировки и в большинстве практических применений машин для татуировки. В 1891, Сэмюэл О’Рейли подал патент на знаменитую тату-машину. Верно сказать, что патент О’Рейли был первым полноценным патентом на тату-машину, но до этого были значительные разработки в области инструментов для прокалывания с электромагнитным приводом.

В 1876 году Томас Альва Эдисон из Ньюарка, штат Нью-Джерси, получил патент на устройство, предназначенное для облегчения работы офисных секретарей. Этот патент был на электромагнитную машину роторного типа, которая питалась от батареи. Машина предназначена для изготовления трафаретов букв, листовок и тому подобного. Трафаретная ручка пробивала отверстия в исходном документе, а затем с помощью чернильного валика можно было делать копии оригинала.

Этот метод переноса трафарета до сих пор используется в индустрии рисования вывесок. Я не думаю, что нужно слишком внимательно смотреть на механический чертеж этой машины, чтобы увидеть, что ее можно легко адаптировать для татуировки. Сэмюэл О’Рейли, конечно же, тоже видел в этом будущее. Пятнадцать лет спустя, лишь с небольшими изменениями дизайна Эдисона, О’Рейли получил первый патент США на татуировочную машину. Модификации O’Reilly включали переработанный узел трубки и резервуар для чернил.

Томас А. Эдисон (1847-1931) был одним из самых плодовитых изобретателей Америки. За свою жизнь он получил более 1000 патентов на такие вещи, как бегущая строка, телеграфные системы, фонограф, лампы накаливания и кинетоскоп, который был предшественником кинопроектора.

Эдисона явно не устраивала его ранняя конструкция трафаретной ручки, потому что в 1877 году он разработал новую идею и получил еще один патент на это устройство. Эта машина сильно отличалась от оригинальной роторной машины. Патент 1877 года был на устройство с двумя электромагнитными катушками, причем катушки располагались поперек трубчатого узла. Гибкий тростник вибрировал над этими катушками и создавал возвратно-поступательное движение, необходимое для изготовления трафарета. Глядя на эту машину, становится очевидным, что ее можно легко использовать для нанесения татуировок. Это устройство действительно знаменует собой начало развития машины, которую сегодня использует большинство татуировщиков.

В 1904 году Чарли Вагнер из Нью-Йорка получил патент на татуировочную машину. Многие историки считают, что О’Рейли оказал большое влияние на разработку этой машины. Однако, взглянув на оригинальный патентный рисунок, вы можете увидеть, что и Вагнер, и О’Рейли ссылались на конструкцию Эдисона. Легко понять, как первые изобретатели были вдохновлены Эдисоном, особенно такие, как О’Рейли и Вагнер, которые жили в той же части страны. Эдисон ездил из своей мастерской в ​​Нью-Джерси в Нью-Йорк, чтобы показать свои изобретения публике.

Его работы были хорошо известны.

Вагнер, О’Рейли или кто-то еще, внесшие изменения в патент Эдисона 1877 года, хорошо поработали, изменив его для применения в татуировках. Некоторые из изменений включали улучшенный узел трубки с камерой для чернил, переключатель включения и выключения, регулировку хода и игловодитель типа тисков.

В 1929 году Перси Уотерс из Детройта получил патент на дизайн, который большинство людей представляет себе, когда думают о татуировочной машине.

Уотерс не был первым изобретателем, работавшим с этой конструкцией. К сожалению, настоящее имя создателя затерялось в темных анналах истории татуировки. Машина Уотерса была стандартной электромагнитной с двумя катушками, но катушки были установлены на одной линии с рамой. Другие модификации включали переключатель включения и выключения на кончике пальца, искровой экран и иглу, предназначенную для резки пластиковых трафаретов. В течение многих лет своей деятельности по снабжению Уотерс производил и продавал машины различных типов и стилей.

Уотерс, кажется, был единственным изобретателем татуировочной машины, который смог превратить свой патент в товар, который можно продать.

Прошло пятьдесят лет, прежде чем был зарегистрирован следующий патент на тату-машину. Этот патент был выдан в 1979 году Кэрол Найтингейл из Вашингтона, округ Колумбия.

Как видите, Найтингейл построил довольно сложное устройство. Некоторые из его многочисленных изменений включали полную регулировку витков, крепление задней пружины и контактный винт, листовые пружины разной длины для разных типов работы и угловой стержень арматуры, который устранял изгиб передней пружины.

Как видите, машина претерпела множество изменений за те сто лет, что прошли с тех пор, как Эдисон начал возиться с трафаретной ручкой. Сколько бы ни происходило модификаций, никогда не будет построена идеальная машина для каждого художника; все тату-мастера изменят стандартную машину в соответствии со своими индивидуальными потребностями и задачами. Тату-машинки — очень персонализированный инструмент. Нет двух одинаковых.

В США и Европе многие изобретатели до сих пор работают над дизайном машин для татуировки. Большинство этих изобретателей часто не будут подавать заявки на получение патентов на свои разработки из-за затрат времени и денег или, возможно, из-за отсутствия оригинального дизайна. Теоретически, каждый раз, когда в дизайн вносятся улучшения, татуировочная машина превращается в лучший инструмент. Иногда изменения вовсе не являются улучшениями, и применение этих модификаций недолговечно. Как и в случае любой новой разработки, существует процесс проб и ошибок. Часто то, что кажется улучшением для одного человека, является помехой для другого. И поиск продолжается.

Тату Архив © 1998

Что такое разработка машин для татуировки?

Тату-машинки стали стандартным инструментом для современных тату-мастеров. Они могут быть крутыми тату-пистолетами в глазах людей, которые не разбираются в татуировках, но в глазах татуировщиков тату-машинка — это инструмент, которым они живут. После сотен лет развития современная электрическая тату-машина уже стала рукой татуировщика, сокровищем татуировщика и ближайшим другом татуировщика.

История машин для татуировки

Чтобы проследить историю машины для татуировки, мы можем восходить к 19 ^-му -му веку патентам, поданным Сэмюэлем О’Рейли  в 1891 году. когда Вольта , итальянец изобретатель, усовершенствовал батарею. Все ранние тату-машинки и модели работали на батарейках. Поиск истории требует, чтобы мы вернулись в 1819 год, когда датский изобретатель Ганс  Христиан Ørsted  обнаружил, что электрические токи создают магнитные поля. Этот основной электрический принцип использовался во всех запатентованных татуировочных машинах и используется на практике. Кажется, что знаменитый патент О’Рейли в 1891 году принес бы пользу. Действительно, работа О’Рейли — первая зрелая запатентованная татуировочная машина, но до этого долгое время разрабатывались инструменты для перфорации с электромагнитной силой.

В 1876 году изобретатель Томас Ева Эдисон из Ньюарка, штат Нью-Джерси, изобрел вращающуюся электромагнитную машину, в которой использовались батареи, и получил патент. В то время он хотел, чтобы чернильная ручка перфорировала и копировала рукописные данные на бумагу. Затем чернильный валик прокатывался по перфорированной бумаге, и оригинальная копия данных была завершена.

Томас Эдисон (1847–1931) был одним из самых плодовитых изобретателей в Соединенных Штатах. В своей жизни он почти всегда настаивал на конце. Его жизнь сопровождалась изобретениями и разработками, такими как бегущая строка фондовой биржи, телеграф, фонограф, лампы накаливания и старомодный кинетоскоп, который был пионером кинопроекторов. Эдисон, по-видимому, не был удовлетворен конструкцией своей ранней электрической ручки, потому что в 1877 году у него появились новые идеи, и после внесения изменений он сделал еще один патент.

Этот запатентованный продукт представлял собой вращающуюся электромагнитную машину, в которой использовалась батарея. Это сделано для того, чтобы чернильная ручка могла пробивать отверстия в бумаге. Затем чернильный валик прокатывается по перфорированной бумаге, и выходит исходная копия данных. По сравнению с ручным копированием, копирование, выполненное красочным валиком, было большим улучшением. Если не вчитываться в патент Эдисона, то не понять, что татуировщики могут легко использовать машину. Сэмюэл О’Рейли также знал будущее этого инструмента. В 1891, после незначительных модификаций он получил патент на первую тату-машину в США. Модификации O’Reilly включают переработанный узел трубки, резервуар для чернил, переключатель, выравниватель перфорации и иглы штифтового типа.
В 1892 году Сэмюэл О’Рейли изобрел электрическую татуировочную машину. Именно благодаря этому изобретению современные татуировки вступили в период бурного развития. Его скорость высокая, простую татуировку можно сделать всего за несколько минут с небольшой болью.

В 1904 году Чарли Вагнер из Нью-Йорка также получил патент на изготовление тату-машинок. Многие историки считают, что О’Рейли оказал доминирующее влияние на развитие татуировочных машин. Однако, наблюдая за первоначальным наброском, можно обнаружить, что оба продукта относятся к дизайну Эдисона. Легко понять, как первые изобретатели были вдохновлены Эдисоном, особенно такие изобретатели, как О’Рейли и Вагнер, которые жили недалеко друг от друга в одной стране. Эдисон отправился из своей студии в Нью-Джерси в Нью-Йорк, чтобы показать публике свои изобретения. Поэтому его изобретательские работы были известны всем.

В конце 1929 года Перси Уотерс из Детройта разработал новый продукт , который большинство людей считает настоящей татуировочной машиной. Уотерс был не первым, кто получил патент на более чем 1000 патентов на такие машины, а имя оригинального дизайнера затерялось в долгой истории татуировки.

Машина Уотерса представляет собой стандартную электромагнитную машину с двумя катушками (пружинная машина), но катушки были размещены горизонтально на раме. Другие улучшения включают сенсорный переключатель, защиту от искр и набор игл для резки пластикового трафарета. За годы работы поставщиком он произвел и продал множество различных типов машин. Среди этих изобретателей татуировочных машин Уотерс, похоже, был единственным, кто извлек выгоду из патента.

Новые тату-машинки 20-го века

Новая машинка сильно отличалась от традиционной роторной. Патентный продукт 1877 года имеет две электромагнитные катушки, расположенные поперек монтажной трубы. Гибкая пружина вибрирует на этих витках и создает возвратно-поступательное движение резервуара для чернил. Этот тип машины, очевидно, намного лучше для начала татуировки. Это устройство действительно положило начало развитию оборудования, используемого сегодня большинством татуировщиков.

В 1978 году известный немецкий художник-татуировщик Манфред Корс изобрел первую в истории роторную тату-машинку.

Ранняя тату-машинка была грубой и в основном собиралась вручную. Стоимость была высокой, а рисунок был одиночным. В то время электрическая тату-машинка била 1000 раз в минуту, проникая только в эпидермис, а глубина составляла всего 0,8-1 мм. В настоящее время производство тату-машинок достигло совершенства. Электрическая тату-машинка делает 30 000 ударов в минуту. Масштабное производство и обработка удешевили тату-машинку, а также увеличилось количество татуировщиков в мире.
Тату-машинка стала зрелой и стереотипной.
Основной состав современных тату-машинок следующий:

Катушка тату-машинки состоит из станины станка (разница между штамповкой, литьем, проволочной резкой и ручной сваркой), электромагнитных катушек, конденсаторов, арматурного стержня, пружины, контакта винт и т.д., каждый нужен.

1. Пружина: Новая композитная сталь с защитой от усталости и непрерывной работой в течение 10 часов.
2. Импортный стандартный медный провод 10 катушек и емкость 47 мкФ, стабильная работа машины
3, провод: трубка из медицинского силикона, огнестойкость
4, специальный железный сердечник: непрерывная работа в течение 10 часов, магнитная стабильность, отсутствие нагрева
5, рабочее напряжение – пусковое напряжение 4 В; рабочее напряжение: 6В-8В рабочее

Принцип работы катушки машины (пружинная машина)

Доступ к трансформатору 220В (передача 110В) Мощность переменного тока 50 Гц преобразуется в мощность постоянного тока и затем подключается к тату-машине, рабочее напряжение которой 0-15В. Две основные катушки и стержень якоря создают магнитное поле, которое действует как разбрызгивающее действие. Якорный стержень движется вверх и вниз с высокой скоростью под действием упругой силы пружины. Арматурный стержень заставляет татуировочную иглу проникать в эпидермис, чтобы придать ему цвет!
Электричество превращает две катушки в электромагнитные катушки, заставляя двигаться якорь, затем татуировочная машина движется вниз, контактный винт отключает электричество, и магнит исчезает. Под действием пружины стержень якоря возвращается в исходное положение, так что появляется новый ток.
Катушка работает так снова и снова

Принцип работы роторной тату-машинки

Роторная тату-машина вращается двигателем для движения вверх и вниз. Он с приводом от двигателя. Его принцип аналогичен принципу действия бритвы. По сравнению с бритвами звук и тряска мотора меньше (для долгой эксплуатации нужен качественный мотор). Легкий, очень прочный, бесшумный, очень стабильный, легко настраивается, хорош для начала работы.

Вращательное движение мотора будет преобразовано в поступательное движение иглы.
Если машина с катушкой – это этикетка промышленной революции, то роторная тату-машина для татуировки с ручкой – это технологическая революция. Это как обновление с клавиатурного телефона на смартфон. Татуировочная ручка легче, стабильнее и чище. Недостатком является дороговизна производства картриджной иглы и высокая стоимость расходных материалов.

Тату-машинка преобразует 220 В переменного тока в постоянный ток с напряжением от 3 до 20 В с помощью внешнего регулятора напряжения и трансформатора. При постоянном напряжении 3-20 В две основные катушки и точка EFI создают действие всасывания и распыления, при возвратно-поступательном движении пружины тату-машины игла для татуировки приводится в движение вверх и вниз с высокой скоростью и возвратно-поступательным движением. Одним из самых больших преимуществ этого типа работы является то, что он может двигаться с высокой скоростью и высоким крутящим моментом без необходимости учитывать двигатель и потери мощности двигателя. При работе татуировочная игла проникает в эпидермис с большой скоростью и равномерно, а татуировочный пигмент имплантируется в базальный слой эпидермиса, благодаря чему пигмент надолго закрепляется на эпидермисе, образуя нежные узоры и символы-сочетания различные пигменты, тем самым украшая кожу и покрывая эпидермальный рубец.

Эдисон начал использовать электрическую ручку для пробивки отверстий, а устройство станка было усовершенствовано в сотни раз за последние 100 лет. Сколько бы улучшений ни было, идеальной тату-машинки, подходящей каждому художнику, еще не появилось; почти все художники-татуировщики будут модифицировать и отлаживать машину в соответствии со своими потребностями. Тату-машинка также стала очень личным инструментом. Можно сказать, что двух одинаковых машин не бывает.

В США и Европе по-прежнему много изобретателей, которые проектируют и разрабатывают тату-машинки. Большинство этих изобретателей не могут получить патент на свои разработки из-за времени и денег, возможно, из-за отсутствия оригинального дизайна. Однако по мере того, как рыночный капитал углубляется, тату-машинки постепенно превращаются в более совершенные инструменты.

Теоретически, это правда, по крайней мере, как его использовать. В некоторых случаях изменения не сделают татуировочные машины более совершенными, чем когда действовал изобретатель, но правда в том, что в этом процессе повторяющихся испытаний и неудач можно даже сказать, что улучшение для одного человека является препятствием для другого человека. поэтому исследования всегда продолжались.

Какое будущее у тату машинки?

Посмотрите это видео ниже.

Это похоже на научную фантастику? Да, так хорошо выглядит. Однако мы забыли самое главное, то есть у всех татуировок есть душа.
