Всем привет!
Мы всей семьей фанаты Джонни Деппа вообще и франшизы ‘Пираты карибского моря’ в частности.

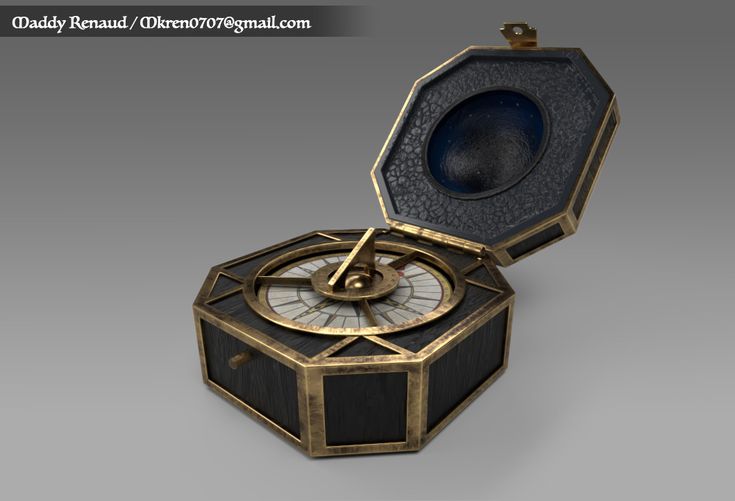

На всем известном сайте нашлась вот такая модель компаса Ссылка на Thingiverse. Делаем компас, указывающий путь к заветной цели!
Печаталось всё на принтере Ender-3 пластиком BestFilament PLA темно-серым. Сопло 0,4 мм.
Крупные части печатались слоем 0,2мм, мелкие – 0,15мм. Нигде не смог найти, как правильно называются части компаса, поэтому буду называть как придумается, да простят меня опытные ‘морские волки’.
Уже после печати возник ряд проблем –
1. было непонятно, как крепить деталь, которая находится над шкалой, на картинках она крепится к корпусу компаса и не касается шкалы. по факту она проваливается в отверстие корпуса и, видимо, всё надо было намертво склеить.
Такая идея мне не понравилась, и были внесены небольшие модификации:
– в Тинкеркаде эта деталь была немного увеличена, три ‘луча’ её основания были усилены небольшими параллелепипедами,центр усилен плоским цилиндром, а в его центре и в верхней части основания шкалы сделаны небольшие углубления. Потом при сборке между этими деталями была вставлена бусина и верхняя ‘трёхлучевая’ деталь приклеена к корпусу цианакрилатом. В итоге – шкала крутится легким движением пальца, но не болтается.
Изображение шкалы со стрелкой были напечатаны струйным принтером на матовой фотобумаге и приклеены к основанию шкалы.
Проблема 2 – по внешнему периметру корпуса компаса сделаны углубления, из-за которых не получалось закрепить замок. Чтобы не перепечатывать корпус, были напечатаны две вставки – для корпуса и для крышки и вклеены в углубления. Замок крышки компаса (он же замок для шкатулок) был закреплён комплектными зазубренными гвоздиками, нагретыми зажигалкой.
Проблема 3 – после сборки крышка не хотела закрываться до конца, на помощь пришел шкуринг.
После сборки компас был покрашен в 2 слоя акриловыми красками и был прикреплен шнурок из кожзама. Сходство получилось не 100% с оригиналом, но довольно похоже.

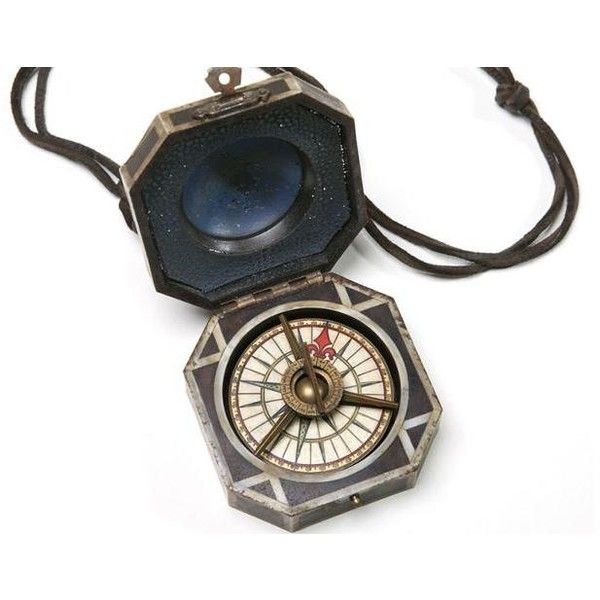

Вот кадры из фильма:

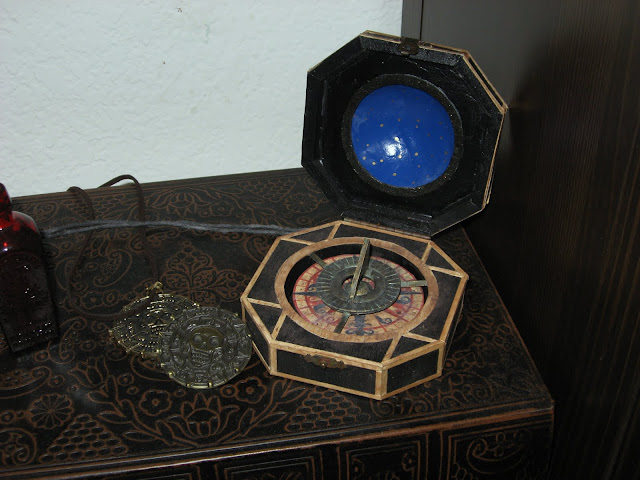

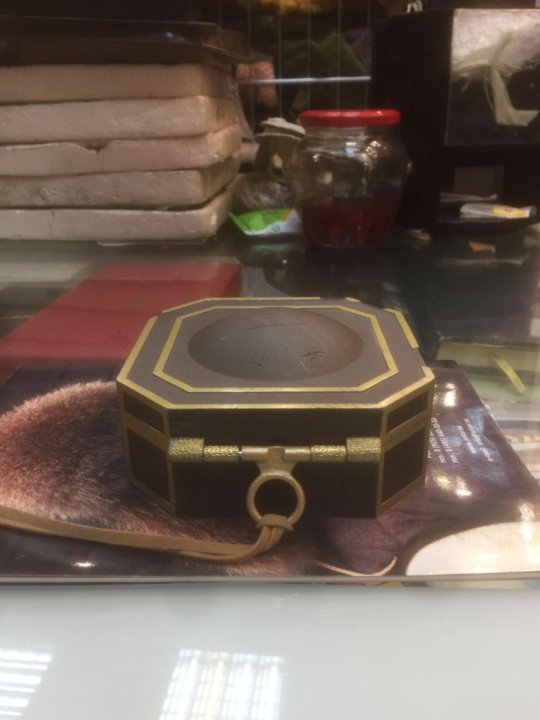

А вот что получилось у меня:
P.S. компас использовался в фото для новогоднего конкурса BestFilament.
Всех с Наступающим новым Годом ! Пусть с Вами всегда рядом будет что-то или кто-то, указывающий путь к Вашей заветной цели!
Подпишитесь на автора
Подписаться
Не хочу
15
Лучшие распечатанные модели
amforma
Загрузка
07.10.2022
434
9
Подпишитесь на автора
Подписаться
Не хочу
3D печать мастер модели из фотополимера Harzlabs, INDUSTRIAL ABS….
Читать дальше
5
Подпишитесь на автора
Подписаться
Не хочу
Напечатали на заказ деталь для окна. Материал eSUN pla+. 3D принтер Artillery Sidewinder X2….
Читать дальше
gamebox
Загрузка
03.05.2018
19119
110
Подпишитесь на автора
Подписаться
Не хочу
Почти год назад, напечатавшись вдоволь готовыми моделями, решил постигать азы 3D-моделирования в раз…
Читать дальше
Джек воробей рисунок ключа – 77 фото
Рисунок ключа Джек Воробей
Пираты Карибского моря сундук мертвеца Джек Воробей
Пираты Карибского моря карта Джека воробья
Джек варавеи
Капитан Джек Воробей в короне
Капитан Джек Воробей рисунок ключа
Капитан Джек Воробей
Капитан Джек Воробей гача лайф
Джонни Депп Джек Воробей портрет
Капитан Джек Воробей молодой
Капитан Джек Воробей рисунок
Капитан Джек Воробей
Максим Жевагин Джек Воробей
Пираты 2020
Корабль Джека воробья рисунок
Джонни Депп пират рисунки
Ашурбек Джек Воробей
Фем Джек Воробей
Капитан Джек Воробей
Капитан Джек Воробей
Капитан Джек Воробей
Компас Джека воробья
Джек Воробей рисунок мультяшный
Капитан Джек Воробей скетч
Рисунок в карандаш Александру чел Маре
Джек Воробей скетч
Капитан Джек Воробей
Пираты Карибского моря фан арт
Капитан Джек Воробей скетч
Джек Тернер пираты Карибского моря
Пираты Карибского моря срисовка Джек Воробей
Джек Воробей для срисовки
Джонни Депп нарисованный пират
Капитан Джек Воробей
Капитан Джек Воробей
Капитан Джек и Элизабет арты
Капитан Джек Воробей 6 часть
Джек Воробей портрет
Джонни Депп пират портрет
Капитан Джек Воробей
Капитан Джек Воробей раскраска для детей
Раскраски пираты Карибского моря Джек Воробей
Пираты Карибского моря раскраска Капитан Джек Воробей
Нарисовать Джека воробья
Джек Воробей и Барбосса раскраска
Раскраски пираты Карибского моря Джек Воробей
Джек Воробей черно белый
Капитан Джек Воробей фото
Капитан Джек Воробей чёрно белый
Джонни Депп Джек Воробей Гримм
Капитан Джек Воробей
Капитан Джек Воробей портрет
Джек Воробей Уилл Тернер и Элизабет Суонн
Капитан Джек Воробей
Джонни Депп
Джек Воробей скетч карандашом в скетчбуке
Пираты Карибского моря Джонни Депп обои
Капитан Джек Воробей рисунок карандашом
Джонни Депп пират картина маслом
Капитан Джек Воробей на аву
Раскраски пираты Карибского моря Джек Воробей
Джонни Депп Джек Воробей портрет
Джек Воробей и Салазар
Джек Воробей с нарисованными глазами
Капитан Джек Воробей портрет
Капитан Джек Воробей
Пираты Карибского моря раскраска Капитан Джек Воробей
Джонни Депп Джек Воробей портрет
Капитан Джек Воробей скетч
Нарисовать капитана Джека воробья
Капитан Джек Воробей
Капитан Джек Воробей портрет
Капитан Джек Воробей арт
Капитан Джек Воробей
Пример чертежей — компас Джека Воробья (стр.
1 из 4)Давайте на примере из реальной жизни покажем, как чертежи помогают вам в создании реквизита и костюмов.
Возьмите персонажа “Джек Воробей” из фильма 2003 года “Пираты Карибского моря” . У него был компас , который был основным сюжетным ходом в фильме. Давайте воссоздадим этот объект.
Я собираю как можно больше справочных фотографий и изображений. К сожалению, фильм очень новый, и я могу найти только несколько изображений компаса (ниже).
- Первое изображение – это очень хороший снимок компаса в закрытом положении, это изображение было использовано на аукционе Ebay для реквизита для фильма.
- На втором изображении из пресс-кита Джек Воробей стоит с компасом на поясе.
- Третье изображение из красного бархата представляет собой фан-фото компаса, который где-то выставлялся. (Если вы знаете, кому принадлежит это изображение, пожалуйста, дайте мне знать, я хотел бы указать их здесь и попросить официального разрешения на использование этого изображения.
) - Четвертое и пятое изображения — скриншоты компаса из DVD-фильма (эти изображения взяты из потрясающей галереи PotC на http://kimera.shadow-dancing.net/potc01.htm).
- Пятое и шестое изображения взяты из рекламных роликов, разосланных в пресс-китах фильма.
)Прежде чем погрузиться в голову, давайте сначала определим ссылку на масштабирование, чтобы мы знали, что мы делаем опору правильного размера в первый раз.
Я сразу вижу, что мы можем использовать «указательный палец» на второй фотографии в качестве эталона масштабирования. И палец, и компас идеально расположены под углом к камере, чтобы сделать «оценку масштабирования».
Я беру свою удобную линейку и измеряю палец от середины сустава до кончика пальца. Я считаю, что 4 дюйма — это хорошая приблизительная длина пальца (к вашему сведению — руки Джонни Деппа примерно на 15% меньше моих рук, поэтому опора для ФИЛЬМА будет примерно на 15% меньше, чем чертежи, которые я собираюсь сделать.
Мы узнали о Маленький размер руки Джонни после того, как мы сделали этот урок).
Я открываю программу Adobe® Illustrator, создаю сетку размером 4 на 4 дюйма и помещаю свое изображение в область монтажной области рядом с сеткой.
Зная, что длина моего пальца 4 дюйма, я увеличу и поверну изображение так, чтобы масштабировать изображение до нужного размера.
Сдвину изображение под сетку 4х4 и подправлюмасштабирование изображения, пока я им не доволен.
Теперь я могу поднести сетку 4X4 к компасу на изображении и провести измерения. Я заметил, что компас не соответствует сетке, поэтому мне нужно повернуть изображение, чтобы выровнять его для записи точных измерений.
Превосходно! Теперь я могу сделать точные измерения фотографии и начать свои чертежи. Обратите внимание на изображение, что компас примерно 3,5 дюйма в высоту, но только 2,75 дюйма в ширину. Это связано с углами компаса вправо, в сторону от камеры.
Это хороший пример того, как работает «перспектива» на фотографиях.
Хорошая вещь в этой задаче заключается в том, что мы знаем, что компас в основном представляет собой квадрат (как видно на других справочных фотографиях, которые у нас есть). Мы будем исходить из того, что компас имеет площадь 3,5 дюйма.
Круглый купол над компасом имеет диаметр 2,125 дюйма.
Делая боковой скриншот компаса, мы увеличиваем фотографию и обнаруживаем, что основная часть компаса имеет глубину 0,75 дюйма, а ширина нескошенных сторон составляет 2,1 дюйма.
Пока мы этим занимаемся, мы проведем измерения на шнурке компаса.
Давайте измерим и другие вещи на фото. Нам просто нужно повернуть изображение и выстроить элементы, которые мы хотим измерить. А именно пуговицы и пряжка ремня.
Обратите внимание, что кнопки имеют диаметр примерно 1 дюйм и расположены на расстоянии 1 дюйм друг от друга. Это приятно знать с точки зрения швеи.
Пряжка выглядит примерно 3 дюйма в ширину и 3,5 дюйма в высоту.
Перейти к «Рисованию чертежей»

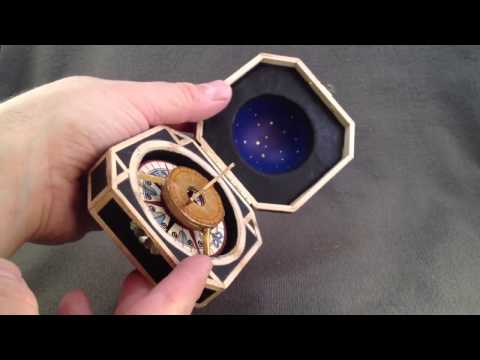

Пиратский компас в стиле Джека Воробья завершен
