Эскиз и технический рисунок детали

Эскиз и технический рисунок детали

Подробности
Категория: Инженерная графика





Эскизом называется конструкторский документ, выполненный от руки, без применения чертежных инструментов, без точного соблюдения масштаба, но с обязательным соблюдением пропорций элементов деталей. Эскиз является временным чертежом и предназначен для разового использования.


Эскиз должен быть оформлен аккуратно с соблюдением проекционных связей и всех правил и условностей, установленных стандартами ЕСКД.


Эскиз может служить документом для изготовления детали или для выполнения ее рабочего чертежа. В связи с этим эскиз детали должен содержать все сведения о ее форме, размерах, шероховатости поверхностей, материале. На эскизе помещают и другие сведения, оформляемые в виде графического или текстового материала (технические требования и т. П.).


Выполнение эскизов (эскизирование) производится на листах любой бумаги стандартного формата. В учебных условиях рекомендуется применять писчую бумагу в клетку.


Процесс эскизирования можно условно разбить на отдельные этапы, которые тесно связаны друг с другом. На рис. 367 показано поэтапное эскизирование детали «опора».




I. Ознакомление с деталью

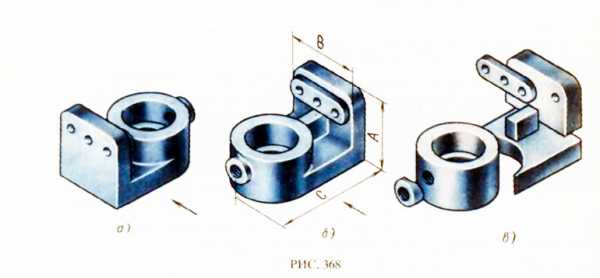

При ознакомлении определяется форма детали (рис. 368, а и б)и ее основных элементов (рис. 368, в), на которые мысленно можно расчленить деталь. Повозможности выясняется назначение детали и составляется общее представление о материале, обработке и шероховатости отдельных поверхностей, о технологии изготовления детали, о ее покрытиях и т. п.

II. Выбор главного вида и других необходимых изображений

Главный вид следует выбирать так, чтобы он давал наиболее полное представление о форме и размерах детали, а также облегчал пользование эскизом при ее изготовлении.

Существует значительное количество деталей, ограниченных поверхностями вращения: валы, втулки, гильзы, колеса, диски, фланцы и т. п. При изготовлении таких деталей (или заготовок) в основном применяется обработка на токарных или аналогичных станках (карусельных, шлифовальных).

Изображения этих деталей на чертежах располагают так, чтобы на главном виде ось детали была параллельна основной надписи. Такое расположение главного вида облегчит пользование чертежом при изготовлении по нему детали.

По возможности следует ограничить количество линий невидимого контура, которые снижают наглядность изображений. Поэтому следует уделять особое внимание применению разрезов и сечений.

Необходимые изображения следует выбирать и выполнять в соответствии с правилами и рекомендациями ГОСТ 2.305—68.

На рис. 368, а и б даны варианты расположения детали и стрелками показано направление проецирования, в результате которого может быть получен главный вид. Следует отдать предпочтение положению детали на рис. 368, б. В этом случае на виде слева будут видны контуры большинства элементов детали, а сам главный вид даст наиболее ясное представление о ее форме.

В данном случае достаточно трех изображений, чтобы представить форму детали: главный вид, вид сверху и вид слева. На месте главного вида следует выполнить фронтальный разрез.


III.    Выбор формата листа

Формат листа выбирается по ГОСТ 2.301—68 в зависимости от того, какую величину должны иметь изображения, выбранные при выполнении этапа II. Величина и масштаб изображений должны позволять четко отразить все элементы и нанести необходимые размеры и условные обозначения.


IV.    Подготовка листа

Вначале следует ограничить выбранный лист внешней рамкой и внутри нее провести рамку чертежа заданного формата. Расстояние между этими рамками должно составлять 5 мм, а слева оставляется поле шириной 20 мм для подшивки листа. Затем наносится контур рамки основной надписи.


V.    Компоновка изображений на листе

Выбрав глазомерный масштаб изображений, устанавливают на глаз соотношение габаритных размеров детали. В данном случае, если высоту детали принять за А у то ширина детали В^А, а ее длина С«2Л (см. рис. 367, а и 368, б). После этого на эскизе наносят тонкими линиями прямоугольники с габаритными размерами детали (см. рис. 367, а). Прямоугольники располагают так, чтобы расстояния между ними и краями рамки были достаточными для нанесения размерных линий и условных знаков, а также для размещения технических требований.

Осуществление компоновки изображений можно облегчить применением прямоугольников, вырезанных из бумаги или картона и имеющих стороны, соответствующие габаритным размерам детали. Перемещая эти прямоугольники по полю чертежа, выбирают наиболее удачное расположение изображений.


VI.    Нанесение изображений элементов детали

Внутри полученных прямоугольников наносят тонкими линиями изображения элементов детали (см. рис. 367, б). При этом необходимо соблюдать пропорции их

размеров и обеспечивать проекционную связь всех изображений, проводя соответствующие осевые и центровые линии.


VII.    Оформление видов, разрезов и сечений

Далее на всех видах (см. рис. 367, в) уточняют подробности, не учтенные при выполнении этапа VI (например, скругления, фаски), и удаляют вспомогательные линии построения. В соответствии с ГОСТ 2.305—68 оформляют разрезы и сечения, затем наносят графическое обозначение материала (штриховка сечений) по ГОСТ 2.306—68 и производят обводку изображений соответствующими линиями по ГОСТ 2.303—68.


VIII.    Нанесение размерных линий и условных знаков

Размерные линии и условные знаки, определяющие характер поверхности (диаметр, радиус, квадрат, конусность, уклон, тип резьбы и т. п.), наносят по ГОСТ 2.307—68 (см. рис. 367, в). Одновременно намечают шероховатость отдельных поверхностей детали и наносят условные знаки, определяющие шероховатость.


IX.    Нанесение размерных чисел

При помощи измерительных инструментов определяют размеры элементов и наносят размерные числа на эскизе. Если у детали имеется резьба, то необходимо определить ее параметры и указать на эскизе соответствующее обозначение резьбы (см. рис. 367, г).


X.    Окончательное оформление эскиза

При окончательном оформлении заполняется основная надпись. В случае необходимости приводятся сведения о предельных отклонениях размеров, формы и расположения поверхностей; составляются технические требования и выполняются пояснительные надписи (см. рис. 368, г). Затем производится окончательная проверка выполненного эскиза и вносятся необходимые уточнения и исправления.

Выполняя эскиз детали с натуры, следует критически относиться к форме и расположению отдельных ее элементов. Так, например, дефекты литья (неравномерность толщин стенок, смещение центров отверстий, неровные края, асимметрия частей детали, необоснованные приливы и т. п.) не должны отражаться на эскизе. Стандартизованные элементы детали (проточки, фаски, глубина сверления под резьбу, скругления и т. п.) должны иметь оформление и размеры, предусмотренные соответствующими стандартами.

forkettle.ru

Чем отличается эскиз от чертежа: сравнительная характеристика

Для того чтобы изготовить любое изделие или деталь изделия, необходимо вначале разработать ее проект, то есть чертеж или эскиз, которыми специалисты и руководствуются в ходе их изготовления. Только тогда детали будут получаться однородными, качественными и соответствующими своим техническим и прочим характеристикам. В нашем материале мы расскажем, чем отличается эскиз от чертежа и проведем основные отличительные характеристики этих двух документов.

Что такое эскиз?

Эскиз — это набросок (рисунок) детали, предмета или строения от руки с соблюдением приблизительных пропорций будущего изделия. Но для того, чтобы до конца понять, чем отличается эскиз детали от чертежа, следует вникнуть в суть эскиза подробнее. В эскизе, несмотря на то, что сам рисунок может быть приблизительным, значения, заданные в нем, должны быть четко определены для того, чтобы выполняющие работу по изготовлению детали (изделия), руководствуясь этими размерами и упоминанием о прочих (так же выверенных) особенностях, смогли сделать полноценную и рабочую деталь (изделие), полностью подходящую по своим техническим и прочим характеристикам к дальнейшему ее использованию.

Эскиз также применяется в случае, если изготовить нужно лишь одну какую-то деталь либо разработать на его основе полноценный производственный чертеж. Если изделия или детали планируется выпускать в производственных масштабах (в большом количестве), для этого, на базе предыдущих разработок, проработок, доработок (эскизов) чертится чертеж.

Что такое чертеж?

Чертеж – это полностью проработанный документ с подробным техническим и прочим описанием детали (изделия, постройки). По сути, это тот же эскиз, но выполненный с помощью специальных чертежных инструментов и в соответствии с общепринятыми правилами черчения. Деталь в таком документе проработана на 100 %, все сегменты и части в ней тщательнейшим образом выверены и нанесены на бумагу в заданных пропорциях, с уменьшением (или увеличением), исходя из правил и соотношений масштабирования.

Понимание того, чем отличается эскиз от чертежа, заложено в следующем. Любая деталь агрегата, равно как и узел или сам агрегат, запускаемые в серийное производство, должны иметь именно свой рабочий чертеж, а не эскиз, которым и руководствуются специалисты в процессе ее производства (изготовления). Качественными считаются только те узлы, детали, агрегаты, которые выполнены в строгом соответствии с разработанными для производства рабочими чертежами. Любые расхождения с чертежом в размерах и прочих особенностях дают право называть такое изделие некондиционным (бракованным).

Общее в эскизе и чертеже

Итак, чем отличается эскиз от рабочего чертежа детали? В первую очередь – тщательнейшей проработкой и соблюдением пропорций. Но есть в этих двух документах и четко прослеживающиеся сходства, например:

  • На том и на другом документе присутствует изображение будущей детали.
  • И в том и в другом случае рисунок дополнен значениями размеров всех частей детали.
  • И эскиз, и чертеж содержат информацию о поверхности и материале, из которого должна изготавливаться деталь.
  • Они оба содержат основные надписи.
  • В них обоих имеются сведения о допустимых погрешностях.

Разница в эскизе и чертеже

Из дальнейшего раздела станет еще более понятным, чем отличается эскиз от рабочего чертежа. В частности, основные различия этих двух документов состоят в следующем:

  • В точности исполнения. Если эскиз можно набросать от руки или дорабатывать его при помощи наносимых от руки линий, то чертеж — это окончательный документ, не предусматривающий доработки и выполненный с помощью чертежных инструментов или специальных компьютерных программ, созданных специально для черчения.
  • Если в эскизе соблюдаются лишь условные пропорции детали, то чертеж — это полноценный вид детали с точным соблюдением пропорций, уменьшенный или увеличенный по всем правилам масштабирования. Некоторые чертежи могут совпадать по масштабу с деталями на 100 %.
  • В оформлении. Техническая часть чертежа содержит гораздо больше детальной информации об изделии.

Итог

Для итогового сравнения эскиза и чертежа мы решили создать таблицу, в которой полностью бы прослеживались основные различия этих двух чертежных документов.

Эскиз

Чертеж

Делается от руки или при помощи обычной линейки, с ручной доработкой изгибов

Делается исключительно с помощью чертежных инструментов или специальных компьютерных программ

Точность заключается лишь в некотором соблюдении пропорций

Точность заключается во всем: в пропорциях, в размерах, в масштабном соотношении

Прорабатываются лишь ключевые особенности и характеристики

Содержит подробный наглядный пример с упоминанием самых мельчайших особенностей и характеристик

Оформление технической части содержит лишь общую информацию.

Оформление технической части содержит развернутую и более подробную информацию о будущем изделии

В некоторых случаях может в процессе изготовления дорабатываться, со внесением некоторых корректировок и замечаний об их внесении

Всегда окончательный документ. Оговоренные в нем значения и прочая информация не подлежат никаким корректировкам. Деталь (изделие) всегда должна быть изготовлена строго по чертежу. Все погрешности должны укладываться в рамки, предусмотренные настоящим чертежом.

Заключение

Как сказал бы любой чертежник, независимо от того, чем отличается эскиз от чертежа, без эскиза не было бы чертежа как такового. И действительно, для того чтобы проработать свой чертеж, чертежникам вначале в любом случае приходится набрасывать эскиз, а потом уже, на его основе, создавать полноценный чертеж.

Как показывает практика, для многих бывалых токарей или архитекторов, которые чаще всего руководствуются такими документами в изготовлении деталей или строительстве различных построек, совершенно без разницы, чем отличается чертеж от эскиза. Им главное, чтобы в документе правильно были отображены все размеры. Нередко в ремонтных мастерских станочникам самим, буквально на ходу, приходится создавать эскизы к деталям. Но от этого качество изготавливаемых ими изделий совершенно не падает. То же самое можно сказать и о специалистах в области строительства.

fb.ru

Эскиз — Википедия. Что такое Эскиз

Материал из Википедии — свободной энциклопедии

Эски́з (фр. esquisse) — предварительный набросок, фиксирующий замысел художественного произведения, сооружения, механизма или отдельной его части. В конструкторской документации: эскиз — чертеж, выполненный от руки в глазомерном масштабе.

Эскиз — быстро выполненный свободный рисунок, не предполагаемый как окончательная работа, часто состоит из множества перекрывающих линий. Может быть выполнен в различной технике.

Эскизы недороги и позволяют художнику сделать наброски и попробовать другие идеи, прежде чем воплощать их в живописи. Карандаш или пастель более предпочтительны для эскизов из-за ограничений во времени, но быстро сделанный набросок акварели или даже быстро смоделированный макет из глины или мягкого воска может также считаться эскизом в более широком значении слова. Графитные карандаши сравнительно новое изобретение, художники Ренессанса делали эскизы, используя серебряное перо на специально подготовленной бумаге.

В работе над эскизом может использоваться ластик, который применяется для удаления линий построения или для смягчения слишком резких линий.

Иногда эскиз называют скетчем (не путать со скетчем – одноактной пьесой комедийного содержания). «Скетч» (от англ «sketch» — набросок, эскиз) – быстро выполняемый от руки рисунок, обычно не считающийся завершённой работой. Скетч может служить различным целям — он поможет быстро запечатлеть то, что видит художник. Записать или развить идею с целью дальнейшего её использования, или послужить удобной формой графической демонстрации картинки, задумки или принципа

[1].

См. также

Примечания

Ссылки

wiki.sc

Эскизы – Черчение

Эскиз представляет собой чертеж, предназначенный для вре­менного использования в производстве, выполненный от руки, в глазомерном масштабе, с соблюдением пропорций изображаемо­го предмета. Если эскиз предполагается использовать много­кратно, то по эскизу выполняют чертеж.

Эскизы выполняются при конструировании нового изделия, доработке конструкции опытного образца изделия, поломке де­тали в процессе эксплуатации, если в наличии нет запасной де­тали и др.

Эскиз требует такого же тщательного выполнения, как и чер­теж. Несмотря на то что соотношение высоты к длине и ширине детали определяется на глаз, размеры, проставляемые на эскизе, должны соответствовать действительным размерам детали.

При выполнении эскиза соблюдаются все правила, установ­ленные ГОСТом ЕСКД.

Эскиз удобнее выполнять на бумаге в клетку карандашом марки M или TM. На эскизе выполняют внутреннюю рамку и основную надпись чертежа.

Разница между чертежом и эскизом заключается в том, что чертеж выполняется чертежными инструментами, в масштабе, а эскиз — от руки, в глазомерном масштабе.

Эскиз детали выполняют в следующей последовательности (рис. 177):

1)    наносят внутреннюю рамку и основную надпись на фор­мат;

2)   изучают форму детали и определяют, из какого материала изготовлена деталь;

3)     устанавливают пропорциональное соотношение размеров всех элементов детали между собой;

4)    выбирают положение детали относительно плоскостей про­екций, определяют главное изображение чертежа и минимальное число изображений, позволяющих полно выявить форму детали;

5)    на глаз выбирают масштаб изображений и размещают их на поле формата с помощью габаритных прямоугольников так, чтобы между ними было достаточно места для нанесения раз­меров;

6)     при необходимости наносят осевые и центровые линии и выполняют изображения детали;

7)   обводят изображения;

8)   наносят размерные и выносные линии;

9)    обмеряют деталь различными измерительными инструмен­тами (линейкой, угломером, штангенциркулем, нутромером). По­лученные размеры наносят над соответствующими размерными линиями;

10)  заполняют основную надпись чертежа;

11)  проверяют правильность выполнения эскиза.

Рис. 177. Последовательность построения эскиза

cherch.ru

Эскиз – это… Что такое Эскиз?

  • эскиз — а, м. esquisse f. 1. Предварительный набросок рисунка, картины или части ее. БАС 1. Шкиц .. Недоделанной рисунок; первая мысль на чертеже: не окончанная резьба и проч. (французское по германскому выговору). 1772. Сл. архит. Я обучаюсь под… …   Исторический словарь галлицизмов русского языка

  • Эскиз — термин, заимствованный из живописи. В литературе применяется как в области научных и критических произведений, так и в области произведений художественных. И в той, и в другой, соответственно своему значению в изобразительных искусствах, означает …   Литературная энциклопедия

  • ЭСКИЗ — (фр.). Очерк, набросок. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ЭСКИЗ набросок, очерк. Полный словарь иностранных слов, вошедших в употребление в русском языке. Попов М., 1907. ЭСКИЗ …   Словарь иностранных слов русского языка

  • эскиз — Очерк, набросок, этюд. См. книга …   Словарь синонимов

  • Эскиз —     ЭСКИЗ термин, заимствованный из живописи. В литературе применяется как в области научных и критических произведений, так и в области произведений художественных. И в той, и в другой, соответственно своему значению в изобразительных искусствах …   Словарь литературных терминов

  • ЭСКИЗ — ЭСКИЗ, эскиза, муж. (франц. esquisse). Предварительный, беглый набросок (картины, рисунка; живоп.). Выставка эскизов. «Посреди холста, исчерченного углем и мелом…, эскиз женской головки остановил бы внимание знатока.» Гоголь. || Набросок, план,… …   Толковый словарь Ушакова

  • эскиз —     ЭСКИЗ, зарисовка, набросок, этюд …   Словарь-тезаурус синонимов русской речи

  • Эскиз — – это предварительный набросок (упрощенное изображение) фиксирующий принципиальный замысел, конструкцию изделия, основные параметры и технические требования в объеме достаточном для разработки полноценной конструкторской документации (чертежей).… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • ЭСКИЗ — (французское esquisse), предварительный, часто беглый набросок, фиксирующий замысел художественного произведения, механизма или отдельные его части …   Современная энциклопедия

  • ЭСКИЗ — (франц. esquisse) предварительный набросок, фиксирующий замысел художественного произведения, сооружения, механизма или отдельной его части …   Большой Энциклопедический словарь

  • dic.academic.ru

    8. Эскизы деталей

    Цель: получить практические навыки по выполнению эскизов по натуральной модели изделия.

    Задание: выполнить эскиз детали с натурной модели детали типа «вал», «крышка», «штуцер».

    Теоретические сведения

    Эскиз – это чертеж, предназначенный для вре­менного использования в производстве, выполненный от руки, в глазомерном масштабе, с соблюдением пропорций изображаемо­го предмета. Если эскиз предполагается использовать много­кратно, то по эскизу выполняют чертеж.

    Эскизы выполняются при конструировании нового изделия, доработке конструкции опытного образца изделия, поломке де­тали в процессе эксплуатации, если в наличии нет запасной де­тали и др.

    Эскиз требует такого же тщательного выполнения, как и чер­теж. Несмотря на то, что соотношение высоты к длине и ширине детали определяется на глаз, размеры, проставляемые на эскизе, должны соответствовать действительным размерам детали.

    При выполнении эскиза соблюдаются все правила, установ­ленные ГОСТом ЕСКД.

    Разница между чертежом и эскизом заключается в том, что чертеж выполняется чертежными инструментами, в масштабе, а эскиз — от руки, в глазомерном масштабе.

    Методические рекомендации и последовательность выполнения

    Задание выполняется на листах в клетку писчей бумаги, близких по размеру к стандартным форматам, или на миллиметровой бумаге, на которой выполняют внутреннюю рамку и основную надпись чертежа.

    После выбора натуральной модели выполнить эскиз изделия в следующей последовательности:

    • нанести внутреннюю рамку и основную надпись на фор­мат;

    • изучить форму детали и определить, из какого материала изготовлена деталь;

    • установить пропорциональное соотношение размеров всех элементов детали между собой;

    • выбрать положение детали относительно плоскостей про­екций, определить главное изображение чертежа и минимальное число изображений, позволяющих полно выявить форму детали. Главный вид выбирается из условия наибольшей информативности, при условии, что круглые детали типа «Вал», «Штуцер» и др. на главном изображении располагаются горизонтально, т.е. ось вращения параллельна штампу основной надписи.

    • на глаз выбрать масштаб изображений и разместить их на поле формата с помощью габаритных прямоугольников так, чтобы между ними было достаточно места для нанесения раз­меров;

    • при необходимости нанести осевые и центровые линии и выполнить изображения детали. Внутренняя часть изделия показывается с помощью разрезов и сечений. Если деталь симметрична совместить половину вида с половиной разреза (разрез изображается ниже или правее осевой линии). В таком случае границей вида и разреза служит осевая линия, а если на границу попадает ребро, его необходимо сохранить с помощью тонкой кривой линии обрыва. Определить необходимость изображения выносным элементом таких элементов как проточки для резьбы, канавки и др., размеры которых необходимо уточнять по соответствующему стандарту;

    • обвести изображения;

    • нанести выносные и размерные линии по технологии изготовления детали и в соответствии с ГОСТ 2.307-2011. Размеры, которые относятся к наружной поверхности детали, наносить со стороны вида, а размеры, относящиеся к внутренней форме детали – со стороны разреза. Не допускается повторять размеры, относящиеся к одному и тому же элементу. Вначале наносится меньший размер, затем больший. Первая выносная линия наносится на расстоянии  10 мм от контура детали, далее расстояние между параллельными линиями сократить до  6 мм. Размерные стрелки должны быть одинаковы на всем чертеже;

    • обмерить деталь различными измерительными инструмен­тами (линейкой, угломером, штангенциркулем, нутромером). По­лученные размеры нанести над соответствующими размерными линиями. Размерные числа должны быть одинаковой высоты на всем чертеже;

    • заполнить основную надпись чертежа;

    • проверить правильность выполнения эскиза.

    Ниже приведены эскизы деталей (рис. 1-5): корпус, вал, крышка, штуцер, зубчатое колесо.

    Рисунок 1 – Пример выполнения эскиза детали «Корпус»

    Рисунок 2 – Пример выполнения эскиза детали «Вал»

    Рисунок 3 – Пример выполнения эскиза детали «Крышка»

    Рисунок 4 – Пример выполнения эскиза детали «Штуцер»

    Рисунок 5 – Пример выполнения эскиза детали

    «Колесо зубчатое»

    studfiles.net

    Почему важно делать эскизы, прежде чем переходить к прототипу / Habr

    Вольный перевод статьи о том, почему важно делать эскизы-зарисовки, прежде чем приступать к проектированию интерфейсов. Мне, как менеджеру проектов и, частично, проектировщику интерфейсов — статья показалась очень полезной. Крайне рекомендуется к прочтению всем участникам проектных команд.

    Была ли у вас когда-нибудь идея сайта или приложения? Придумать идею — легко. Самое сложное — понять, как эта идея будет реализована в пользовательском интерфейсе. Как раз для этого и нужны эскизы. Созданием эскизов занимаются представители многих профессий, в которых задействованы креативность и конструирование. Даже Леонардо да Винчи делал эскизы своих изобретений, прежде чем начать создавать их. Независимо от того насколько вы талантливы, невозможно перейти от простой идеи в вашей голове к её непосредственной реализации без продумывания всех деталей. Делать эскиз идеи до её реализации — необходимо каждому дизайнеру, менеджеру проекта, разработчику и вообще всем!

    Любую идею нужно перевести в пользовательский интерфейс

    Проектирование интерфейсов — это процесс. Всё начинается с идеи, но эту идею еще нужно перевести в пользовательский интерфейс. Недостаточно просто сказать «Я хочу приложение, которое делает X, Y и Z». Вы должны знать, что пользователь увидит на каждом экране приложения, чтобы сделать X, Y и Z. Создание эскиза спустит вас с небес на землю и позволит наконец-таки задуматься о пресловутом user experience. Вы уже знаете ЧТО вы хотите от вашего приложения, но создание эскиза поможет вам выяснить КАК приложение будет вести пользователей к желаемому результату. Эскизирование позволит вам визуализировать поведение пользователя. Таким образом ваша идея перестанет быть просто плодом вашего воображения и станет чем-то более значимым и доступным.

    Эскиз — это не прототип и не схема

    Многие дизайнеры и проектировщики ошибочно предполагают, что эскиз (sketch) — это схема интерфейса (wireframe) или прототип (prototype). Хоть они и правда в чём-то схожи, но по большому счёту это «три большие разницы». Все они преследуют одну цель — иллюстрирование концепта интерфейса и его поведения. Но эскиз, схема и прототип создаются в разных средах и приводят к разным результатам.

    Делая эскиз (sketch), вы должны получить базовый концепт того, как будет работать приложение в пользовательском интерфейсе. Существует множество вариантов интерфейсного воплощения идеи. На этом этапе вы должны выяснить что это за варианты и какой из них будет оптимален. Детали и специфика пользовательского интерфейса здесь не так важны. Куда более важно сейчас понять, что пользователь увидит на каждом шаге своего экспириенса, прежде чем достигнет цели.

    Проектируя схему интерфейса (wireframe), вы должны «вылизать» концепт приложения. Обычно для этого используются специальное ПО. Такая среда позволит вам более детально проработать концепт: размеры, расположение, порядок элементов и прочее. Также вы сможете тщательно обдумать все элементы на экране, а не только основные. Когда вы работаете «в пикселях», вы получаете более чёткое видение того как будет выглядеть и работать пользовательский интерфейс. После того как вы схематично спроектируете интерфейс, концепт станет гораздо яснее, чётче и совершеннее.

    Создавая прототип (prototype), вы должны полностью продумать поведение приложения. Ключевая особенность прототипа — его интерактивность. Т.е. он полностью повторяет поведение будущего приложения. Отличие от финального варианта заключается в упрощении графики и контента и, разумеется, в полном отсутствии бекэнда. Эту стадию используют далеко не все команды. Причины этому разные, начиная от ресурсоёмкости прототипирования и заканчивая спецификой продукта.

    Эскиз всегда создаётся первым

    У каждого дизайнера своё видение рабочего процесса. Кто-то может пропустить эскиз и приступить сразу к созданию схемы интерфейса. Кто-то может пропустить схему и приступить сразу к созданию прототипа. Но если вы пропустите один из этих этапов — вы рискуете потерять часть концептуальных идей и грамотную детализацию. Проект страдает, поскольку переходит на новую стадию преждевременно и из-за этого лишается части ключевых элементов или продуманной логики.

    Что случится, если вы заложите основу проекта на стадии схематичного проектирования или продумаете детали на стадии макета?
    Это контр-продуктивно, поскольку эскиз — основа всего проекта. Схема интерфейса — это доведенный до ума концепт. А макет — это уже готовое визуальное оформление и контент. Если вы пропустите стадию эскиза и/или схематичного проектирования — вы в конечном итоге будете вынуждены держать в голове слишком много вещей одновременно, что мешает сосредоточиться на главном. Это не только приводит к дополнительной нагрузке на дизайнера/проектировщика, но и из-за этого страдает проект, потому что концепт не получил должного внимания.

    Эскизы помогают проводить мозговые штурмы с командой/клиентом

    Одно из важнейших преимуществ эскизов в том, что они позволяют вам быстро выражать свои идеи и привлекать других участвовать в проекте. Независимо от того, рисуете вы эскиз на доске или салфетке — важно, чтобы команда проекта или клиент понимали базовую идею концепта проекта. Таким образом они смогут участвовать и пополнять концепт свежими мыслями. Кстати, очень важно включать в эскиз полученный фидбек или идеи, чтобы в интерфейсе не было ничего упущено. Чтобы сделать это вы можете даже посадить клиента или всю команду рисовать эскизы. Помимо очевидных плюсов, это позволит укрепить командных дух и улучшить взаимопонимание.

    Эскизы позволяют вам думать и работать быстрее

    Проектировать схему интерфейса с нуля, без базового концепта очень тяжело, поскольку вы не можете оперировать пикселями со скоростью мысли. Когда вы проектируете интерфейс, вы должны продумать все варианты реализации пользовательского поведения. В вашу голову то и дело влетают новые идеи, которые вы не сможете отобразить на экране монитора с такой скоростью, как сделали бы это ручкой на бумаге. Эскизы позволят вам очень быстро продумать все варианты реализации, так что можно будет точно выбрать оптимальный вариант. Создание базового концепта интерфейса ДО схемы позволит сделать процесс разработки быстрее и легче. Трудно придумать несколько концепций «на лету» при схематичном проектировании интерфейса, потому что вы работаете в программе. Невозможность пиксельной реализации со скоростью мысли ограничивает ваш собственный «мозговой штурм» и гибкость.

    Эскизы делают схемы более детализированными и совершенными

    Если проектируя схему интерфейса вы имеете базовый концепт, вы уже не будете метаться и взрывать себе мозг, чтобы понять какое направление реализации выбрать. Несколько способов реализации есть всегда. Но если вы прошли стадию создания эскиза, вам уже не нужно думать о таких глобальных вещах проектируя схему интерфейса. Это позволит создать более детализированную схему, поскольку вы потратите больше времени на совершенствование базового концепта и меньше времени на обдумывание каким путём пойти. После того, как детализированная схема будет у вас в руках, вы сможете сосредоточиться на графике и контенте на этапе Макета.
    Эскизы могут плохо выглядеть, но при этом прекрасно работать

    Вам не нужно иметь навыки Леонардо да Винчи, чтобы делать эскизы. Эскиз может выглядеть ужасно, но при этом прекрасно работать. Здесь важны не ваши способности в живописи, а ваша способность описывать разные концепты интерфейсов. Эскизы позволяют показать другим вашу точку зрения. Также неоспоримый плюс эскизов в том, что в них легко вносить изменения на ходу, сразу по замечаниям команды или клиента. В отличие от макетов, эскизы не должны выглядеть красивыми. Это значит, что вам не нужно иметь абсолютно никаких навыков, чтобы делать эскизы. Это делает удобным вовлечение команды и клиента в начальный процесс разработки, что несёт в себе много пользы для проекта.
    Не стоит недооценивать эскизы

    Эскизы задают тон для всего будущего процесса проектирования. Вы можете думать, что не нуждаетесь в эскизе, т.к. уже знаете чего хотите и как должен выглядеть интерфейс. Но как только вы начнёте делать эскиз, вы поймёте, что существует гораздо больше возможностей, чем вы думали изначально. И что путь, которым вы собирались идти, на самом деле не самый оптимальный. Создание эскиза позволит вам принять во внимание все возможные варианты будущего интерфейса. В конечном счёте вы будете на 100% уверены в том, что проект реализован самым оптимальным способом и сделать его лучше было просто невозможно.

    Update: по просьбам знающих людей поправил терминологию в соответствии с общепринятой у нас нормой. Например, вот хорошая статья, расставляющая все термины по полочкам.
